ADSS耐张线夹详细介绍，

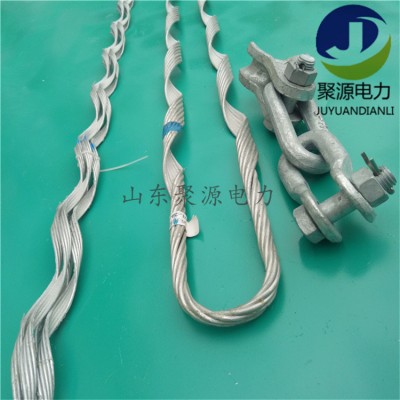

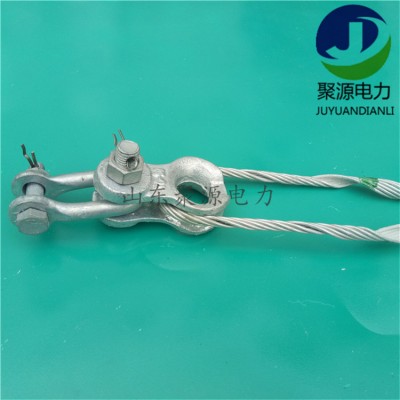

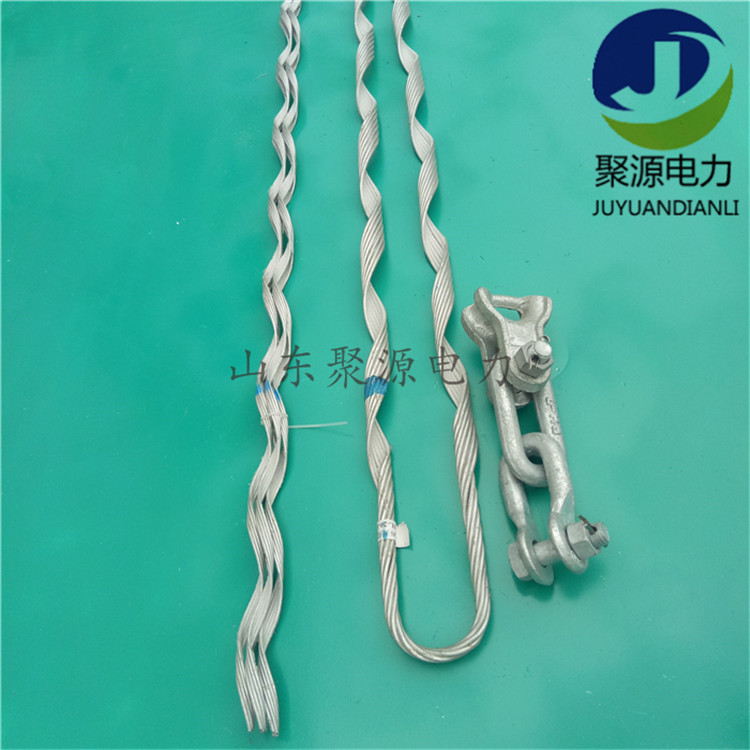

线夹组成：一套完整的耐张线夹是由：U型挂环，延长环，嵌环不，外绞丝，内绞丝，PD挂板，螺栓等组成的，线夹的拉力可根据光缆的要求达到30KN，50KN，70KN，100K等；具体选配型号需要根据ADSS光缆的型号参数来选配。
ADSS耐张线夹的机构组成特点:
预绞丝-----用铝包钢绞丝制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。
U形挂环-----------热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
PD挂板----------热镀锌精密铸PD挂板，起到将U形连接环和U形挂环连接起来的作用，并避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。
嵌环--------热镀锌精密铸钢嵌环，夹嵌在耐张线夹U形弯曲头内，起到保护耐张线夹并与延连接的作用。
我司专业生产光缆金具金具厂家：ADSS耐张金具、ADSS悬垂金具、ADSS耐张线夹、悬垂线夹、OPGW耐张金具；OPGW耐张线夹、悬垂线夹、OPPC耐张金具、悬垂金具、耐张金具串、悬垂金具串、PGW耐张金具串。悬垂金具串、ADSS静端金具组合金具等；
产品组成：U型挂环、TC嵌环、延长环、螺栓、螺母、预绞式耐张线夹绞丝。
预绞式材料：铝包钢丝或镀锌钢丝。
安装档距：100米以内。
产品适用光缆直径：9.0mm-15.9mm
产品参考长度：680-1100mm
产品握力：10-15kn
产品重量：0.32-0.82
配套金具：TC-5
产品特点：1.产品安装便捷，徒手可安装，不需专用安装工具，且安装质量保证。
2.在保证对光缆握力不小于光缆额定抗压强度（CUTS）95%的前提下，同时不损伤光缆。
3.产品互换性强，可与多种金属链接配套，增大了适用范围。
4.产品用铝包钢丝或镀锌钢丝材料制成，具有高强度的机械性能和极高的防腐性能。
产品选货须知：1.产品根据ADSS的额定抗拉强度（RST），运行张力，运行格挡，光缆外径来选择合适的耐张线夹。
2.数量配置：终端杆塔—1套/杆塔，耐张塔—2套/杆塔
3.连接件按所选型的耐张线夹进行合理配套。
